变电站、变电所、配电房、开闭所的区别

时间:2019年10月21日

/

来源:网络

/

编辑:佚名

很多人都对配电房,变电所,开闭所,变电站等概念模糊,认为它们并没有什么太鲜明的区别,今天,小编就给大家理一理!

1、配电房

配电房:电压等级在35KV等级以下,内部安装有开关、互感器、电容器以及相关的保护测量装置;
它又叫配电所,在国家标准里面,配电所的定义是:“所内只有起开闭和分配电能作用的高压配电装置,母线上无主变压器”。

配电所与变电所的区别在于,配电房(配电所)无变压器,而变电所有变压器。

配电房是大厦供电系统的关键部位,设专职电工对其实行24小时运行值班。未经管理处经理、部门主管的许可,非工作人员不得入内。值班员必须持证上岗,熟悉配电设备状况、操作方法和安全注意事项。值班员必须密切注意电压表、电流表、功率因数表的指示情况;严禁空气开关超载运行。

经常保持配电房地面及设备外表无尘。配电房设备的倒闸操作由值班员单独进行,其他在场人员只作监护,不得插手;严禁两人同时倒闸操作,以免发生错误。

2、开闭所

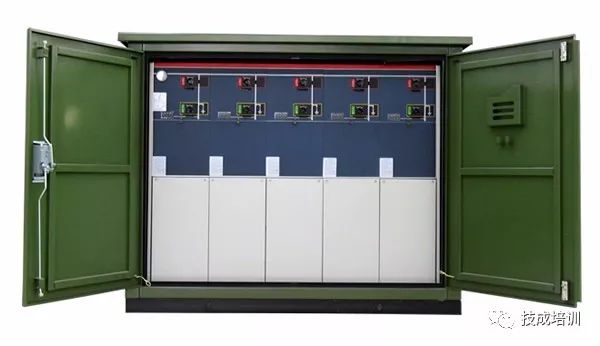

开闭所是全金属密闭,能够在室外运行的10KV电压等级以下的开关柜组合。也指用于接受电力并分配电力的供配电设施,高压电网中称为开关站。

中压电网中的开闭所一般用于10kV电力的接受与分配。设有中压配电进出线、对功率进行再分配的配电装置。相当于变电站母线的延伸,可用于解决变电站进出线间隔有限或进出线走廊受限,并在区域中起到电源支撑的作用。中压开关站必要时可与配电室合建。

开闭所一般二进多出(常用3~6出),只是根据不同的要求,进出可以设置断路器、负荷开关。 其特征是电源进线侧和出线侧的电压相同。当然,区域变电站也具有开闭所的功能。但需明确的是,开闭所是区别于变电站而言的。

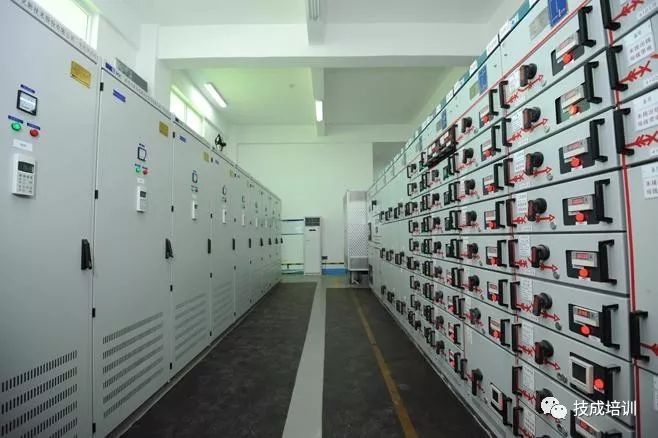

3、变电所

变电所(substation),就是改变电压的场所与地方。是电力系统中对电能的电压和电流进行变换、集中和分配的场所。

为保证电能的质量以及设备的安全,在变电所中还需进行电压调整、潮流(电力系统中各节点和支路中的电压、电流和功率的流向及分布)控制以及输配电线路和主要电工设备的保护。

按用途可分为电力变电所和牵引变电所(电气铁路和电车用)。

在国家标准GB50053-94《10kv及以下变电所设计规范》里面规定的术语定义是“10千伏及以下交流电源经电力变压器变压后对用电设备供电”,符合这个的就是变电所。

变电所主要是高中压变压提供低压电源,变电所通常是指小型的降压变电站,因此小型的降压变电站又称为变电所。

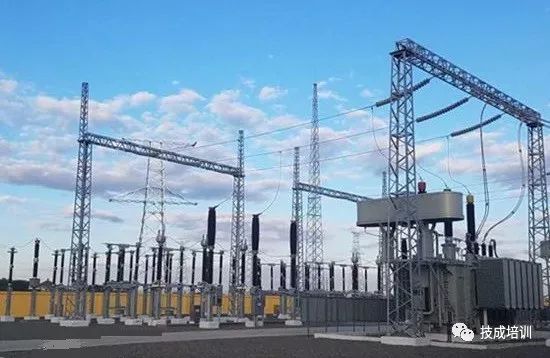

4、变电站

变电站,改变电压的场所。为了把发电厂发出来的电能输送到较远的地方,必须把电压升高,变为高压电,到用户附近再按需要把电压降低,这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。

按规模大小不同,小的称为变电所,变电站大于变电所。

变电所:一般是电压等级在110KV以下的降压变电站。变电站:包括各种电压等级的“升压、降压”变电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。

5、总结
